Εισαγωγή

Μια τροχαλία πτέρυγας μεταφορέα, γνωστή και ως φτερωτή τροχαλία, είναι ένας τύπος τροχαλίας μεταφορέα σχεδιασμένο με εκτεταμένες πλευρές ή "φτερά" που βοηθούν στην καθοδήγηση του ιμάντα μεταφοράς. Αυτά τα φτερά ή τα πτερύγια βοηθούν στην καθοδήγηση της ζώνης και να αποτρέψουν την ολίσθηση της τροχαλίας. Τα φτερά βοηθούν επίσης στη βελτίωση της παρακολούθησης της ζώνης, η οποία μπορεί να μειώσει τη φθορά στη ζώνη και άλλα εξαρτήματα μεταφοράς. Οι φτερωτές τροχαλίες της ουράς χρησιμοποιούνται συνήθως σε εφαρμογές όπου ο μεταφορικός ιμάντας είναι επιρρεπής σε ολίσθηση ή κακή ευθυγράμμιση, όπως στην εξόρυξη, το λατομείο και άλλες βιομηχανίες βαρέως τύπου.

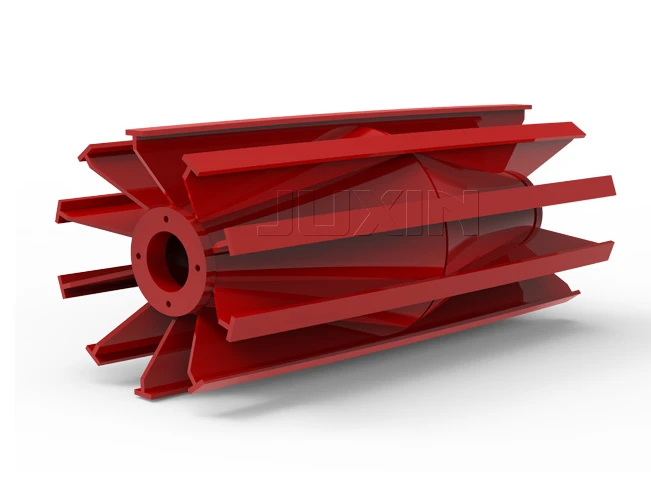

Winged Tail Pulley

Εφαρμογή

Η τροχαλία πτέρυγας μεταφορέα ιμάντα είναι γνωστή ως αυτοκαθαριστικές τροχαλίες. Αυτά τα φτερά εξυπηρετούν διάφορους σκοπούς, συμπεριλαμβανομένης της βελτίωσης της παρακολούθησης των ιμάντων, της μείωσης της διαρροής του υλικού και της ενίσχυσης της συνολικής αποδοτικότητας του συστήματος μεταφοράς. Έχει την ικανότητα της παρακολούθησης της ζώνης και της αυτοκαθαριστικής και μπορεί να μειώσει τη διαρροή υλικού.

Όπως και άλλοι τύποι τροχαλιών μεταφορέων, οι τροχαλίες πτερυγίων μπορούν να εξοπλιστούν με υστερό υλικό στην επιφάνεια για να βελτιωθεί η έλξη μεταξύ της τροχαλίας και του ιμάντα. Χρησιμοποιείται ευρέως στο Συγκεντρωτικά & τσιμέντο, εξόρυξη, χαρτί και δάσος, παραγωγή ηλεκτρικής ενέργειας, διαχείριση μονάδων και αποσκευών κ.λπ.

Σχέδιο

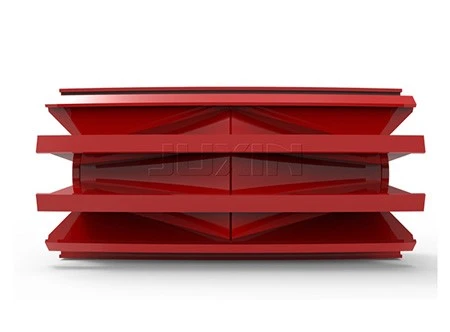

Wing Pulley / Winged Tail Pulley

Οι καθήκοντες του ορυχείου και του λατομείου και των τροχαλιών βαρέως τύπου παρέχουν αποτελεσματική αυτοκαθαριστική δράση μειώνοντας τη συσσώρευση υλικού. Η κατασκευή των καθηκόντων μειώνει τη δυνατότητα κόπωσης μετάλλων και ενισχύει την αξιοπιστία της τροχαλίας. Ιδανικά κατάλληλα για σκληρές εφαρμογές και λειαντικές συνθήκες.

Τροχαλία σπειροειδούς πτέρυγας

Διατίθεται σε τροχαλίες σπειροειδούς πτέρυγας σχηματίζονται από την εκκαθάριση επίπεδου ράβδου σπειροειδώς από το κέντρο μιας τροχαλίας πτέρυγας στα εξωτερικά άκρα. Αυτός ο σχεδιασμός επαφής συνεχούς ζώνης εξαλείφει τον υπερβολικό θόρυβο και τους κραδασμούς, παρέχοντας παράλληλα ένα φαινόμενο καθαρισμού και επιτρέποντας σε μια διαδρομή για τα συντρίμμια να ξεφύγουν παρά να παγιδεύονται μεταξύ της τροχαλίας και της ζώνης. n ή επίπεδο πρόσωπο.

Τροχαλία πτέρυγας Chevron

Πριν από την τροχαλία Chevron, τα παραδοσιακά σχέδια τροχαλίας πτέρυγας ήταν πασίγνωστα για την παγίδευση των βράχων, τη συγκέντρωση φυγόδικων υλικών και την κάμψη πρόωρα.

Τροχαλία πτέρυγας

Η τροχαλία φτερωτού ψαριού σχεδιάστηκε για εκείνες τις εφαρμογές όπου τα συμβατικά πτερύγια υποφέρουν από υπερβολική διαμονή υλικών και αναδίπλωση πτερυγίων. Οι ακραίες γωνίες πτέρυγας έως και 45 μοίρες, χρησιμοποιούν την περιστροφή της τροχαλίας για να εξαλείψουν το υλικό από τις πλευρές της τροχαλίας αντί να την ανακυκλωθούν ως συμβατική πτέρυγα συχνά.

Πλεονέκτημα

Conveyor Wing Pulley Structure

Η τροχαλία της φτερωτής ουράς είναι ένας τύπος τροχαλίας μεταφορέα που έχει σχεδιαστεί για να βοηθήσει στην παρακολούθηση της ζώνης και την ευθυγράμμιση.

Αποτελείται από ένα κυλινδρικό τύμπανο μεφτερά ή πτερύγιαπροεξέχει από τις άκρες του τυμπάνου. Τα φτερά είναι συνήθως γωνιακά με τρόπο που βοηθά στην καθοδήγηση της ζώνης πίσω στο κέντρο του μεταφορέα. Η τροχαλία είναι τοποθετημένη στο άκρο της ουράς του μεταφορέα και ο ιμάντας αναδιπλώνεται γύρω από το τύμπανο και υποστηρίζεται από idlers ή κυλίνδρους. Καθώς ο ιμάντας κινείται, οποιαδήποτε κακή ευθυγράμμιση ή απόκλιση από το κέντρο του μεταφορέα θα προκαλέσει σε επαφή τα φτερά με τη ζώνη, καθοδηγώντας το πίσω στο κέντρο. Τα φτερά μπορούν να κατασκευαστούν από διάφορα υλικά, όπως καουτσούκ, πολυουρεθάνη ή χάλυβα. Το ίδιο το τύμπανο είναι συνήθως κατασκευασμένο από χάλυβα ή αλουμίνιο και μπορεί να επικαλυφθεί με προστατευτικό στρώμα για να αποφευχθεί η φθορά και η διάβρωση.

Παραγωγή

Ευφυές εργαστήριο παραγωγής

Hebei, 1η Μαΐου, 2023, ο Juxin είναι ενθουσιασμένος που ανακοινώνει την θριαμβευτική ολοκλήρωση και τη χρήση του τελευταίου τεχνολόγου 6, 000 τετραγωνικού μέτρου ευφυούς εργαστηρίου παραγωγής.

Ευφυής γραμμή παραγωγής Idler

Hebei, 1η Ιουνίου, 2023, ο Juxin ανακοινώνει την επιτυχή εφαρμογή της υπερσύγχρονης ευφυούς παραγωγής του Idler.

Πιστοποιητικό

Δημοφιλείς Ετικέτες: Τροχαλία φτερωτού ουράς, κατασκευαστές τροχαλίας φτερωτού ουράς, προμηθευτές, εργοστάσιο

page-607-387

ΔΙΑ.	ΧΤ* ΚΕΝΤΡΙΚΟ ΣΗΜΕΙΟ	QD* ΚΕΝΤΡΙΚΟ ΣΗΜΕΙΟ	Μέγιστο. ΟΠΗ	ΒΑΡΗ*
				Πλάτος προσώπου (ίντσες)
				12	14	16	18	20	22	24	26	30	32
10"	ΧΤ25	ΕΦ	21/2	34	35	44	52	58	63	69	67	78	83
10"	ΧΤ30	E	3	36	37	42	51	55	58	63	75	86	92
12"	ΧΤ25	ΕΦ	21/2	46	54	60	63	69	76	82	89	103	110
	ΧΤ30	E	3	48	53	62	68	70	77	83	90	103	109
	ΧΤ35	F	31/2	43	48	57	64	78	84	83	89	102	109
14"	ΧΤ25	SF	21/2	57	64	66	87	92	102	111	120	139	148
	ΧΤ30	E	3	58	68	78	88	92	101	110	118	138	145
	ΧΤ35	F	31/2	56	68	78	87	91	111	121	131	134	160
	XT40	JS	4	49	67	76	82	92	103	111	130	150	159
16"	XT25	SF	21/2	67	72	94	104	123	135	148	160	185	1983
	ΧΤ30	E	3	68	78	92	102	120	132	143	155	179	191
	ΧΤ35	F	31/2	63	70	83	98	108	129	141	152	175	201
	ΧΤ40	JS	4	68	78	88	100	113	127	137	148	1174	185
18"	ΧΤ25	SF	21/2	88	102	113	127	161	177	193	209	242	252
	ΧΤ30	E	3	88	100	112	124	155	171	186	201	232	248
	ΧΤ35	F	31/2	80	98	108	122	138	167	182	197	227	242
	ΧΤ40	JS	4	85	101	113	123	139	152	180	195	224	255
	ΧΤ45	Κ.Κ.	41/2	99	108	123	136	149	163	178	194	219	237
20"	ΧΤ25	SF	21/2	102	112	125	142	185	204	222	241	278	286
	XT30	E	3	100	110	116	129	181	197	215	233	268	286
	XT35	F	31/2	92	110	128	135	151	193	210	228	263	298
	ΧΤ40	JS	4	93	116	127	141	158	192	209	226	278	295
	ΧΤ45	Κ.Κ.	41/2	111	128	138	155	172	188	202	213	249	293
24"	ΧΤ25	SF	21/2	167	197	229	253	257	282	307	332	374	.400
	ΧΤ30	E	3	169	1955	227	236	241	273	297	321	370	394
	ΧΤ35	F	31/2	167	189	220	238	243	267	290	314	362	408
	ΧΤ40	JS	4	166	192	221	241	245	264	287	310	356	402
	ΧΤ45	Κ.Κ.	41/2	175	203	223	254	278	305	331	359	374	398
	ΧΤ50	Ns	5			227	225	250	275	301	328	378	4091
ΔΙΑ.	ΧΤ* ΚΕΝΤΡΙΚΟ ΣΗΜΕΙΟ	QD* ΚΕΝΤΡΙΚΟ ΣΗΜΕΙΟ	Μέγιστο. ΟΠΗ	ΒΑΡΗ*
				Πλάτος προσώπου (ίντσες)
				36	38	40	44	46	51	54	57	60	63
10"	ΧΤ25	SF	21/2	93	98	103	124	131	138
10"	XT30	E	3	91	95	100	124	129	134
12"	ΧΤ25	ΕΦ	21/2	124	131	136	150	156	187
	ΧΤ30	E	3	122	129	136	149	155	187
	ΧΤ35	F	31/2	121	128	134	147	153	185
14"	ΧΤ25	SF	21/2	1684	199	210	232	245	258
	ΧΤ30	E	3	1863	194	204	225	230	256	271
	ΧΤ35	F	31/2	160	190	199	219	229	253	268	277	292	307
	ΧΤ40	JS	4	193	203	213	234	230	247	261	275	289	303
16 βαθμός	ΧΤ25	ΕΦ	212	108	114	120	127	135	142	155	162	167	174
	ΧΤ30	E	3	214	226	238	240	247	253	259	268	279	282
	ΧΤ35	F	31/2	210	221	233	256	267	270	273	290	296	301
	ΧΤ40	JS	4	224	237	249	273	285	290	307	351	369	387
	ΧΤ45	Κ.Κ.	412	208	218	229	272	284	313	330	348	365	303
18"	XT25	SF	212	127	134	146	159	172	185	198	210	223	235
	ΧΤ30	E	3	156	170	182	197	201	214	230	248	258	274
	ΧΤ35	F	31/2	290	306	323	355	371	302	307	391	398	406
	ΧΤ40	JS	4	286	302	317	348	364	403	426	450	473	496
	ΧΤ45	Κ.Κ.	41/2	265	279	314	345	360	398	420	443	486	488
	ΧΤ50	Ns	5			288	314	327	308	410	431	452	473
20"	ΧΤ30	E	3	322	332	350	386	404	429	453	478	492	514
	ΧΤ35	F	31/2	335	342	350	305	402	465	493	522	550	578
	ΧΤ40	JS	4	331	349	387	403	421	487	494	521	548	575
	ΧΤ45	Κ.Κ.	41/2	328	346	363	399	416	41	47	514	540	587
	ΧΤ50	Ns	5		342	359	392	409	451	476	501	526	551
24"	ΧΤ30	E	3	433	457	482	506	531	556	581	608	628	653
	ΧΤ35	F	31/2	434	459	483	518	542	557	675	714	739	758
	ΧΤ40	JS	4	451	476	501	520	554	638	675	713	732	789
	ΧΤ45	Κ.Κ.	412	46	470	494	543	567	628	665	701	738	774
	ΧΤ50	Ns	5	438	461	484	531	554	612	647	681	716	751
	XT60	Υ.Γ.	6				522	544	599	631	664	688	730
